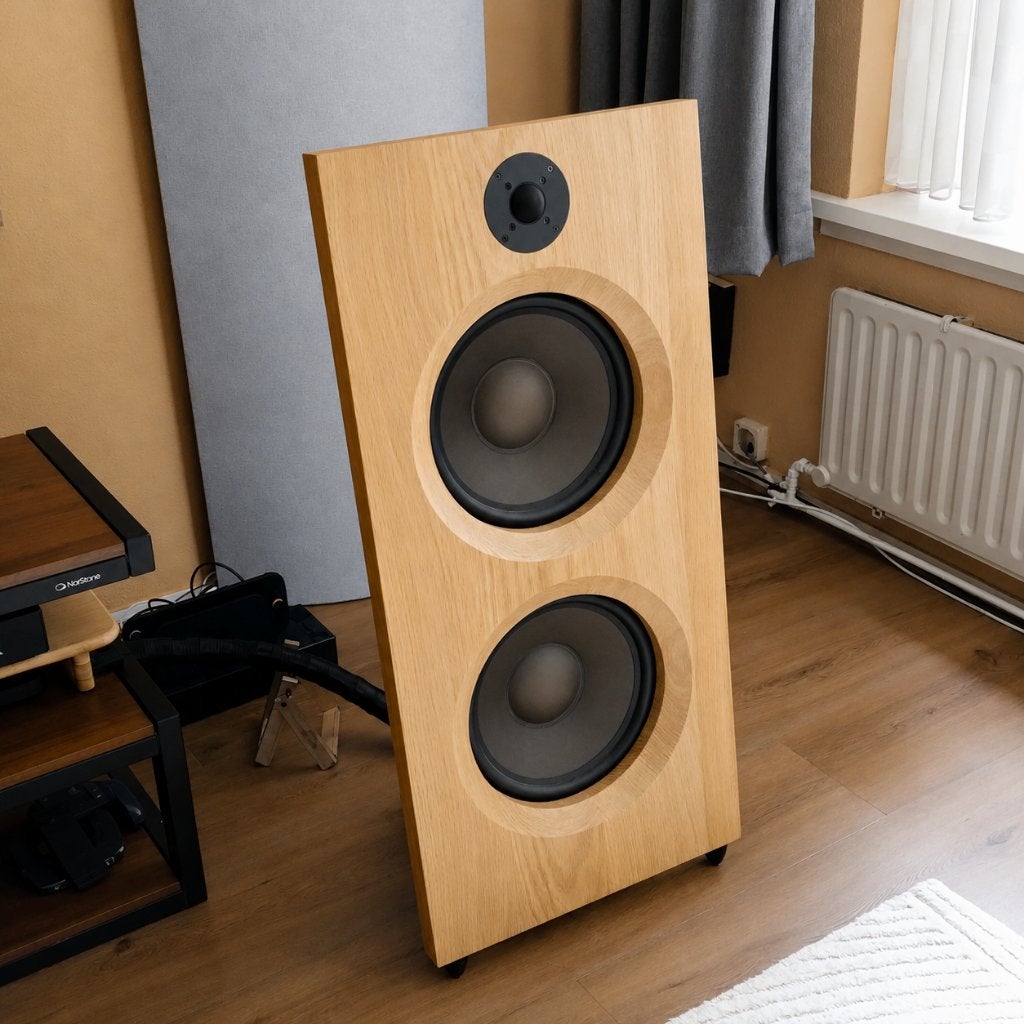

Voormalig eigenaar van Spatial Audio, Clayton Shaw, staat bekend om zijn open-baffle speakers, zoals de Sapphire M4 en M6. Met zijn nieuwe bedrijf heeft hij in 2023 een luidspreker uitgebracht: de Caladan. Met dit ontwerp heeft Clayton opnieuw een stap vooruit gezet ten opzichte van zijn eerdere ontwerpen.na o.a. een lyrische review van New
Record

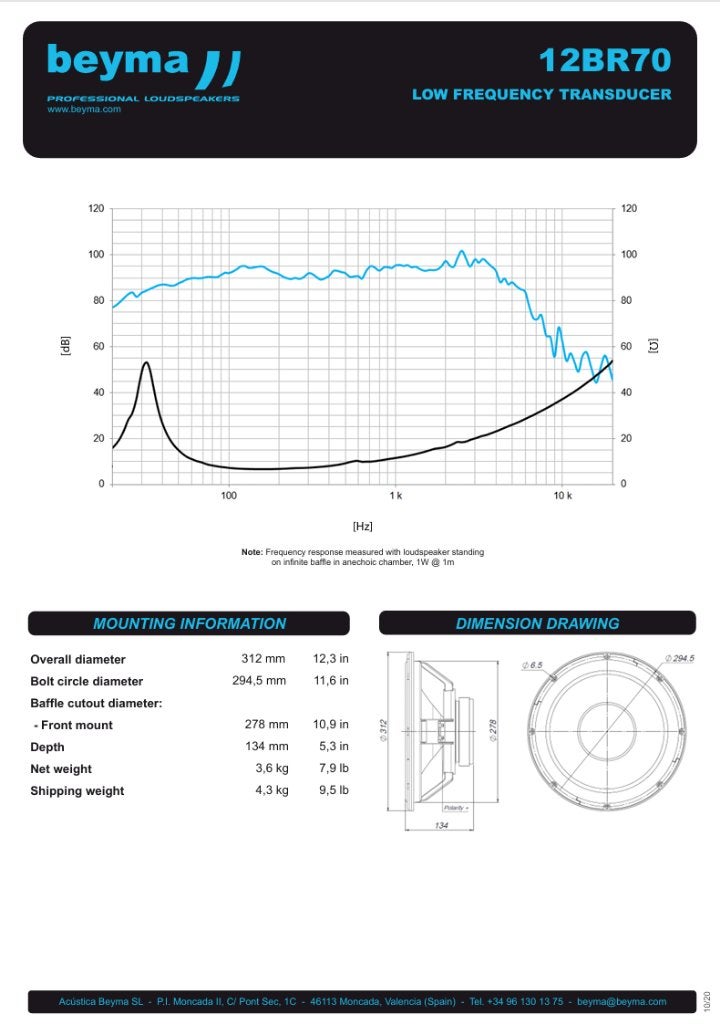

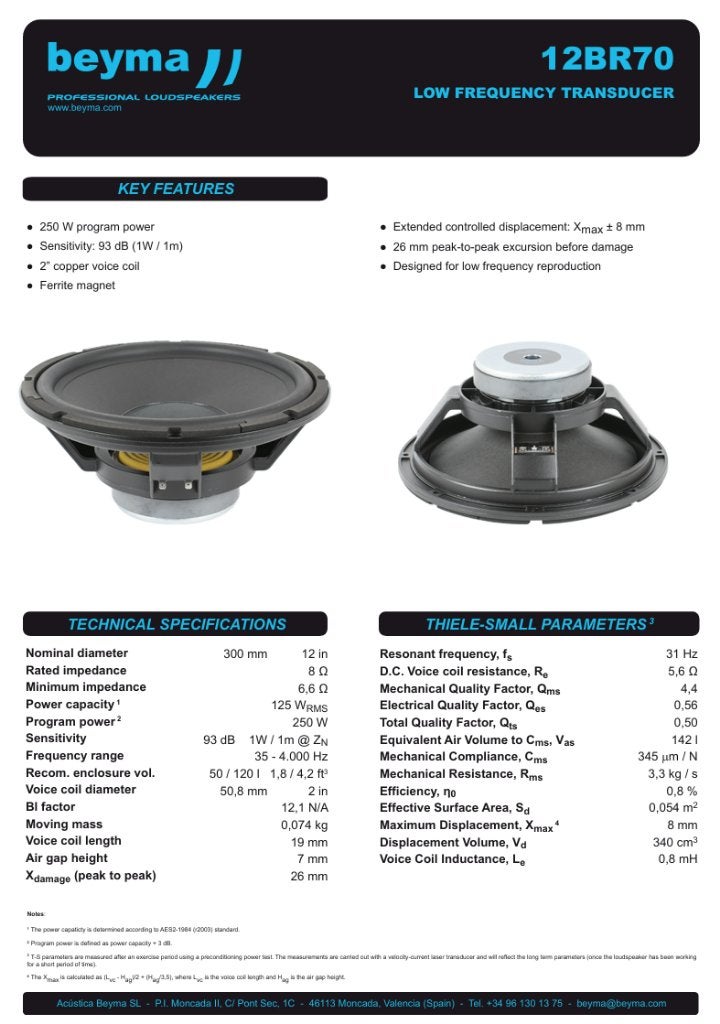

Day heeft Clayton teveel aanvragen ontvangen waardoor hij helaas niet kon voldoen aan de leveringseisen. De review is daarom inmiddels zelfs verwijderd.De Caladan maakt gebruik van de Dayton RST28F-tweeter, gecombineerd met twee Beyma 12BR70-woofers. Dat betekent dat alle onderdelen eenvoudig verkrijgbaar zijn. Juist daarom ben ik samen met een medebouwer het project aangegaan om een zo nauwkeurig mogelijke kopie te maken.Na een ontwikkeltraject van ongeveer een half jaar is dat gelukt.Stap 1 – Een stevige basis

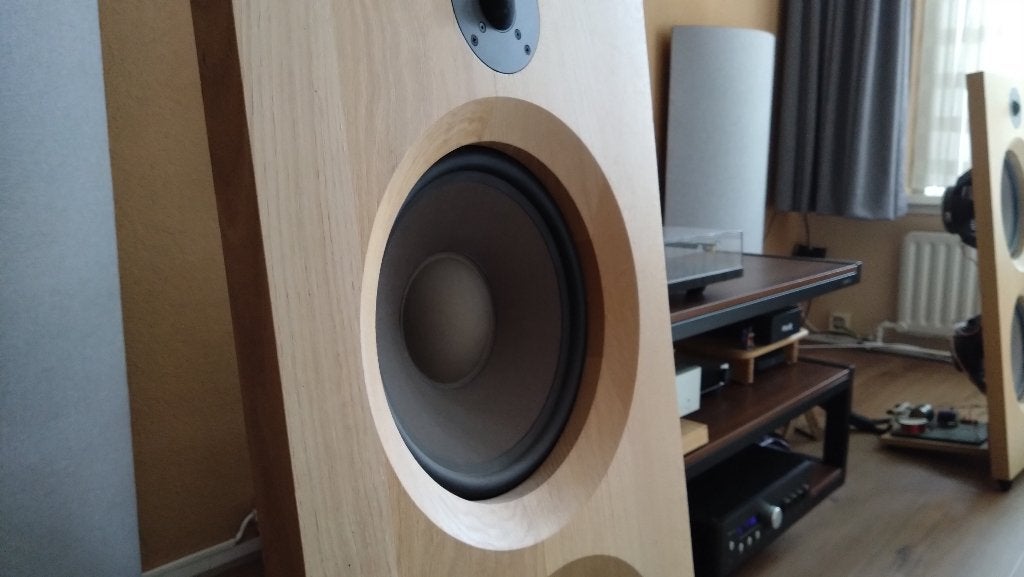

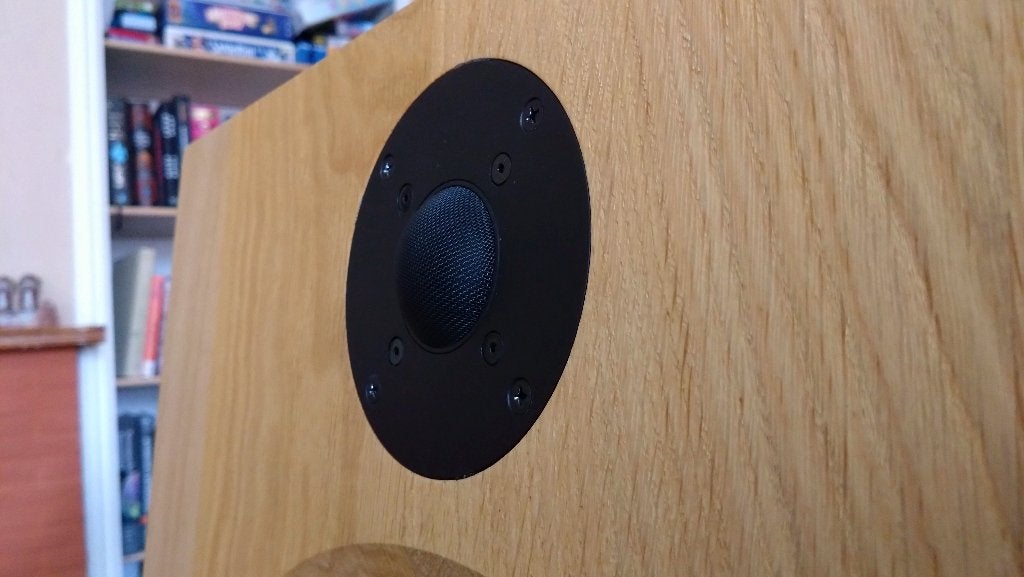

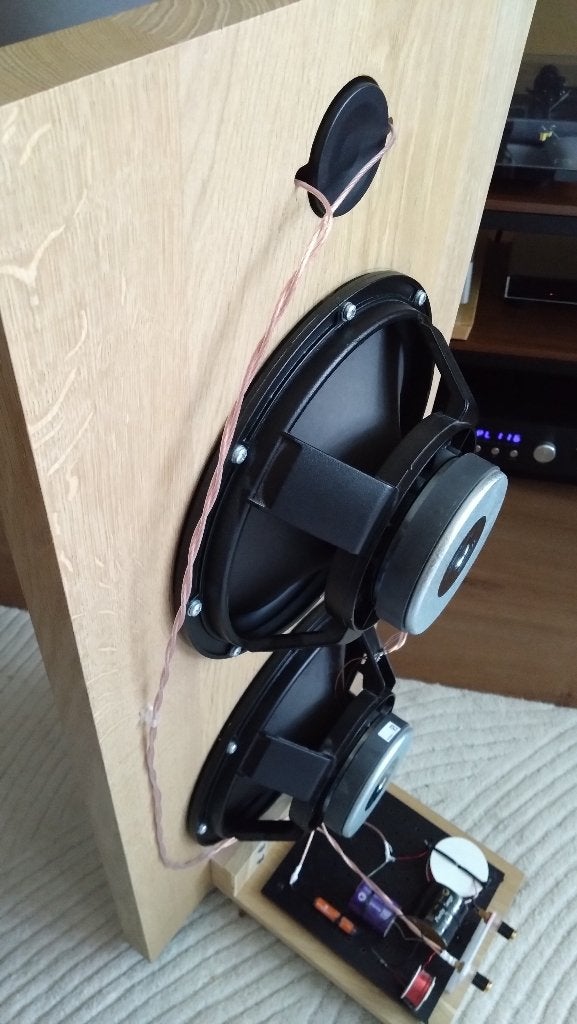

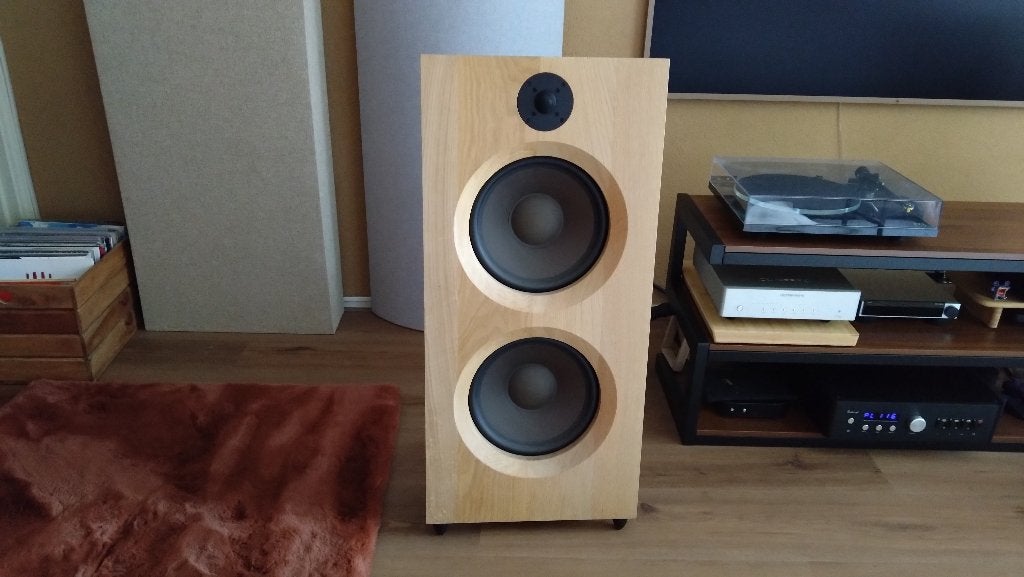

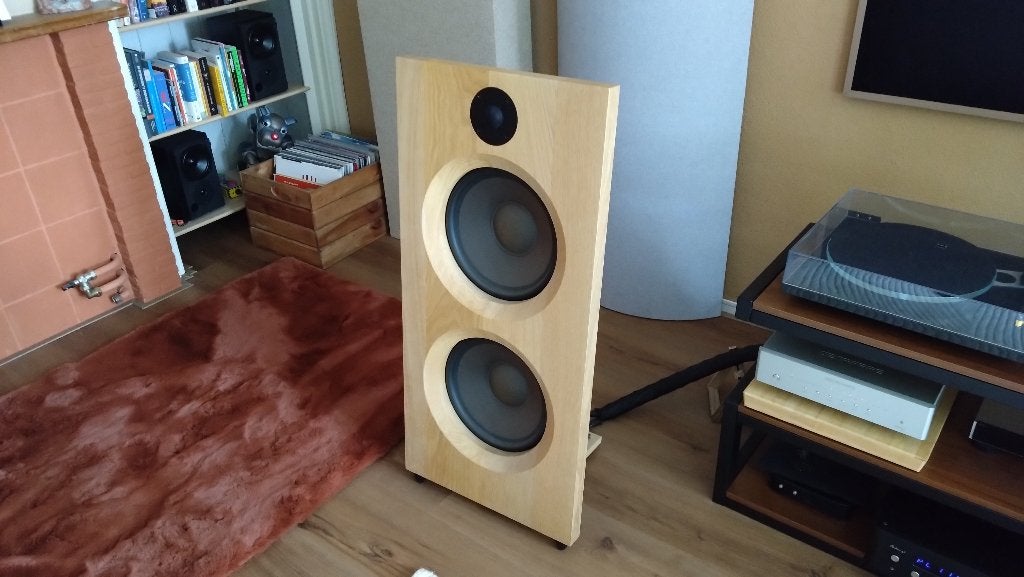

De originele Caladan maakt gebruik van een volledig hardhouten baffle die CNC-gefreesd is. Voor ons was er daarom maar één logische keuze: hetzelfde doen. De baffle is in Nederland CNC-gefreesd door Doornekamp Woodspecials, uitgevoerd in nagenoeg foutvrij eiken.Bij een open-baffle speaker zijn de afmetingen van de baffle van groot belang. Daarom hebben we exact dezelfde afmetingen en houtdikte aangehouden als het origineel. Het overgebleven hout is gebruikt voor de poot. Deze is zo ontworpen dat de speaker iets naar achteren helt, wat eveneens een belangrijke invloed heeft op de uiteindelijke weergave. Op de poot is bovendien de crossover gemonteerd.Stap 2 – Meten en luisteren

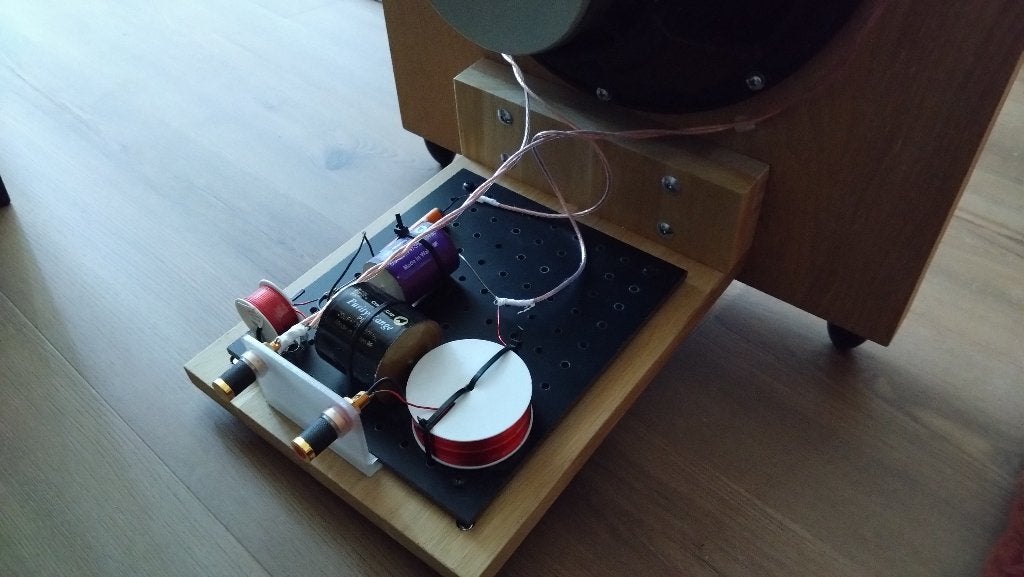

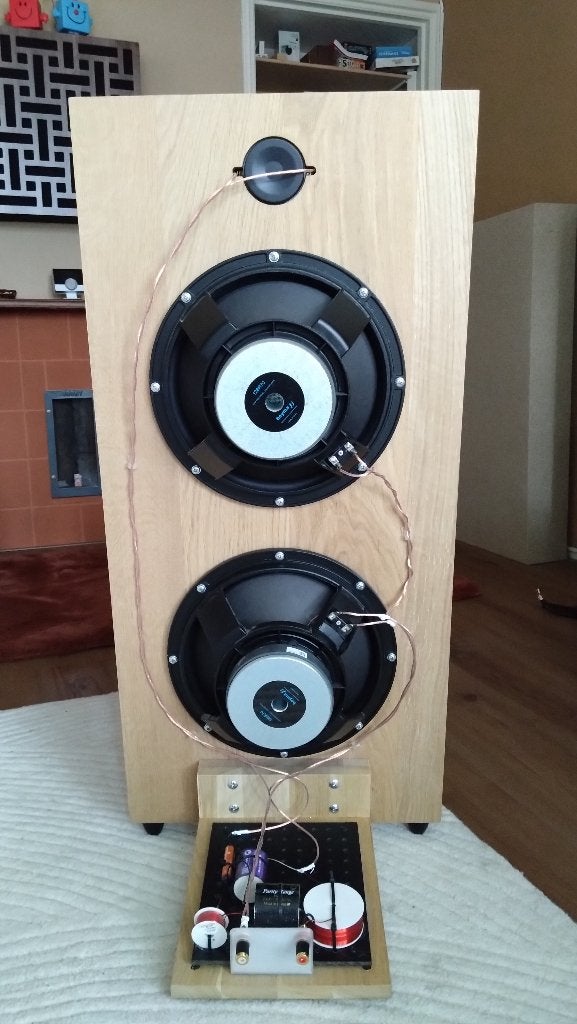

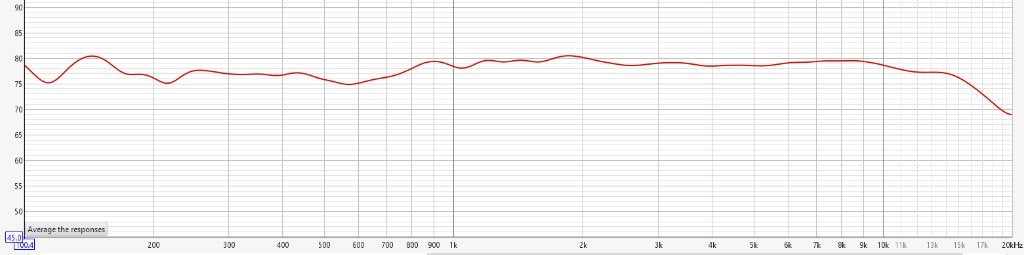

De crossover is een tweedeorde-filter (2nd order) voor zowel de woofer als de tweeter. Bij Open Baffle speakers zie je vaak dat een actief filter wordt gebruikt, omdat het erg lastig is een goed metende open speaker te bouwen: zeker met weinig onderdelen.De metingen laten vooral een goede integratie zien tussen de woofers en de tweeter. Door foto's van de originele Caladan zorgvuldig te analyseren, konden we achterhalen welke componentwaarden zijn gebruikt. Om zeker te weten dat deze waarden niet alleen overeenkwamen met het origineel, maar ook daadwerkelijk het beste resultaat opleverden, hebben we maandenlang verschillende configuraties gebouwd, beluisterd en doorgemeten.Het resultaat: een luidspreker die met een relatief simpele crossover uitstekend meet en vooral fantastisch klinkt. Dat moet je zeker eens gehoord hebben!Zie foto van de meting, deze is uitgevoerd op 1 meter afstand op tweeterhoogte. De meting is gedaan in een huiskameromgeving en snijd daarom onder 100 Hz af. daadwerkelijke gevoeligheid is ongeveer 93db.Stap 3 – Hoogwaardige onderdelen

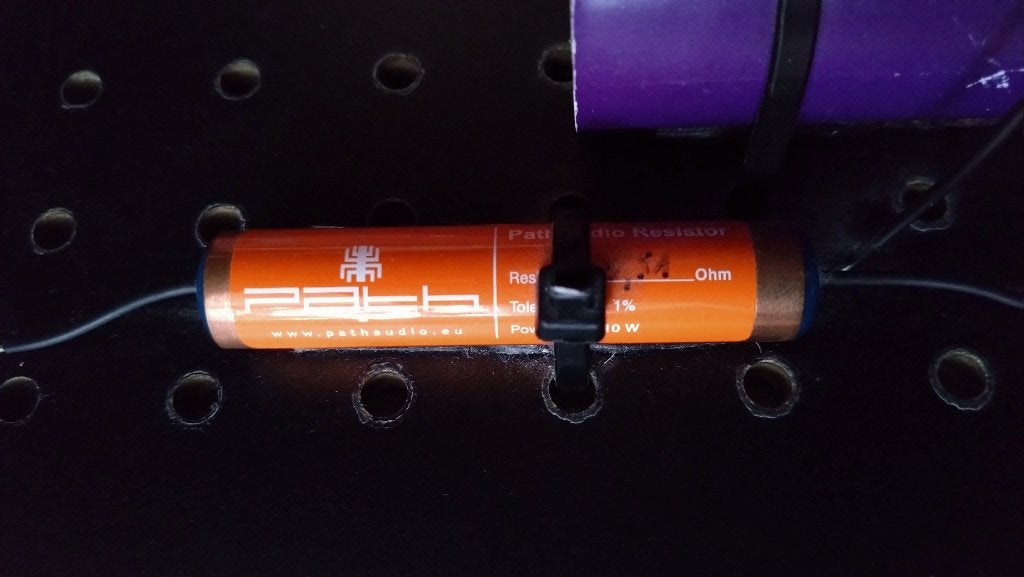

Voor de crossover zijn uitsluitend hoogwaardige hifi-componenten gebruikt, waaronder stevige 2,5 mm² OCC-koperen bekabeling van Audiophonics, Clarity
Cap PUR-condensatoren, Path Audio-weerstanden en Mundorf-spoelen.Voor wie is deze speaker?De Caladan speelt groots en dynamisch, met een kraakheldere en open weergave die allesbehalve saai is. Het laag loopt door tot ongeveer -3 dB bij 35 Hz. In tegenstelling tot veel traditionele gesloten luidsprekers is het laag niet kunstmatig aangezet, maar juist natuurlijk, gecontroleerd en realistisch weergegeven. De kosten van een Caladan verscheept naar Nederland zou ongeveer 5000 euro zijn. Dit is de kans om een fantastische open baffle speaker in huis te halen zonder de hoofdprijs te betalen.Kosten onderdelen:OCC Koper PTFE 2.5mm2 Kabel (Audiophonics), 23 Euro p.m. x 10 = 230 EuroEIZZ EZ-303 Gold plated Tellurium Copper Binding posts x2 = 60 Euro
Clarity

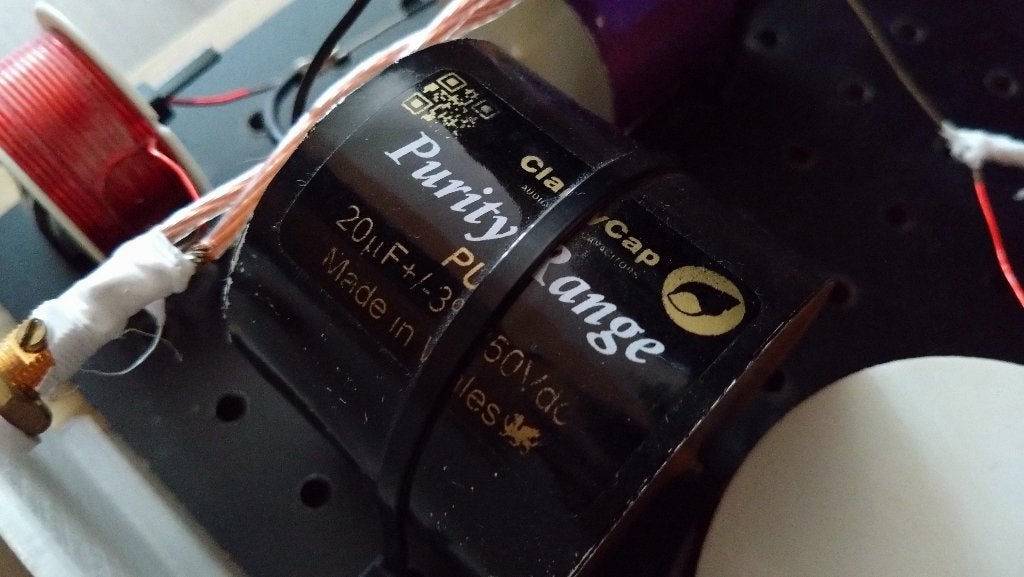

Cap PUR20uH250Vdc x2 = 160 Euro
Clarity
Cap CSA20uH250Vdc x2 = 65 Euro
Path Audio 0.51 ohm Weerstand x2 = 70 Euro
Mundorf BL100 7mH x2 = 70 Euro
Mundrof BL100 0.39mH x2 = 20 Euro
Beyma 12BR70 x4 = 493 Euro

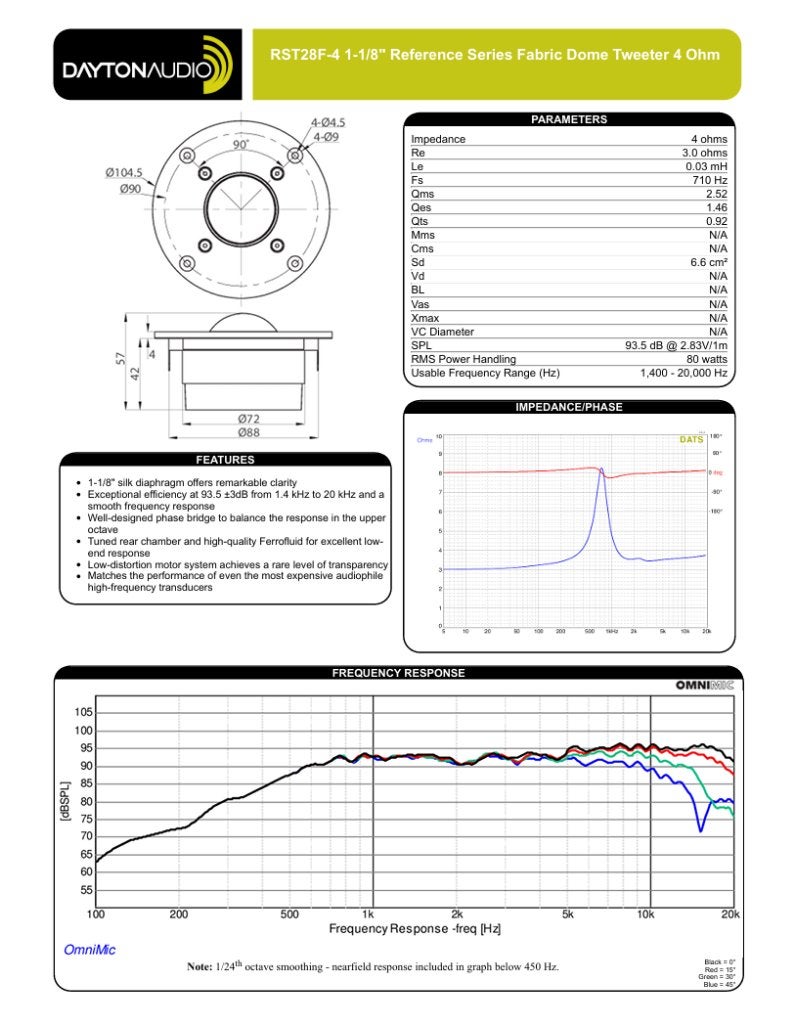

Dayton RST 28F x2 = 94 Euro
Kosten Frezen Baffle + Eikenhout = 950 Euro
Exclusief arbeidskosten, lak, schroeven en pootjes.Totale bouwkosten: 2.212 Euro
Afmetingen:Hoogte (vanaf de vloer): 99cm
Breedte: 46cm
Diepte: 37cm
Gewicht: ong. 25kg per stuk.Inclusief Rubberen voetjes met M8 schroefdraad, kunnen makkelijk worden vervangen of verbeterd door bijvoorbeeld Iso
Acoustics Gaia.Speakers zijn gebouwd in 2024, dus pas 2 jaar oud.Alleen ophalen, natuurlijk rustig te beluisteren bij ophalen. De speaker zit stevig in elkaar en kan makkelijk op zijn zijkant met de auto vervoerd worden. Ik kan wat schuim meegeven voor extra bescherming.Vragen? Stuur vooral een bericht via marktplaats.Tekst website Clayton Shaw:The Caladan represents a cutting-edge design that marks a significant leap forward from its predecessors. It deploys two 12-inch Beyma studio-grade mid/bass drivers operating in parallel, accompanied by a 1.125-inch silk dome tweeter with a 1k
